二、安装步骤说明

1、底座安装：

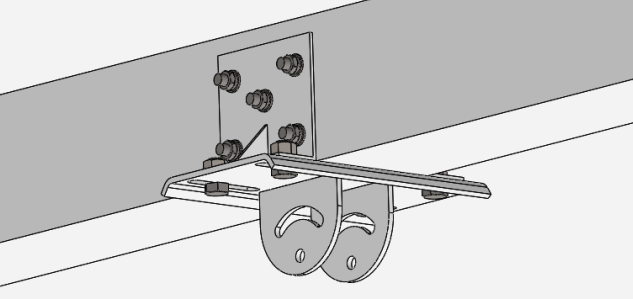

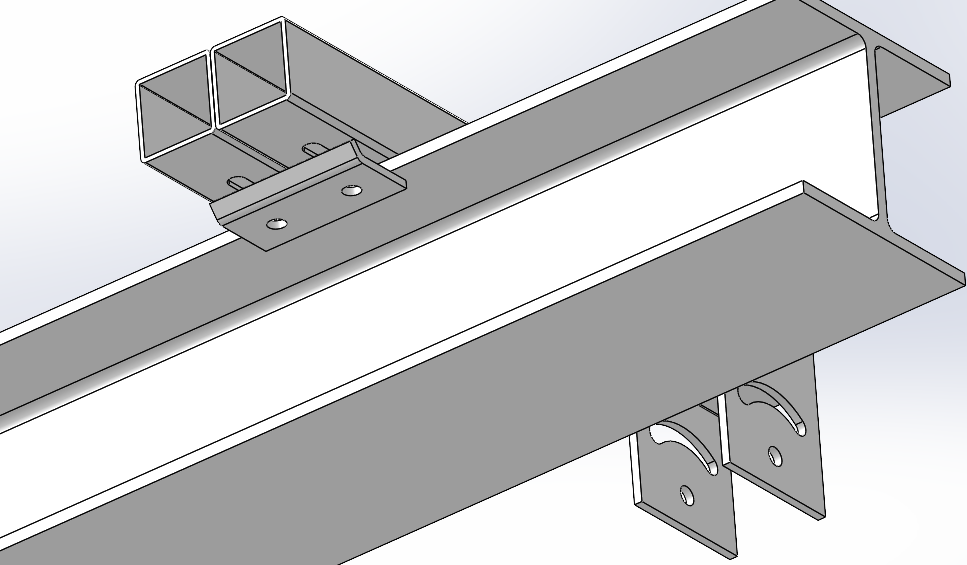

（1）工字钢正装安装说明：
步骤一：将安装底座居中放置在工字钢正下方

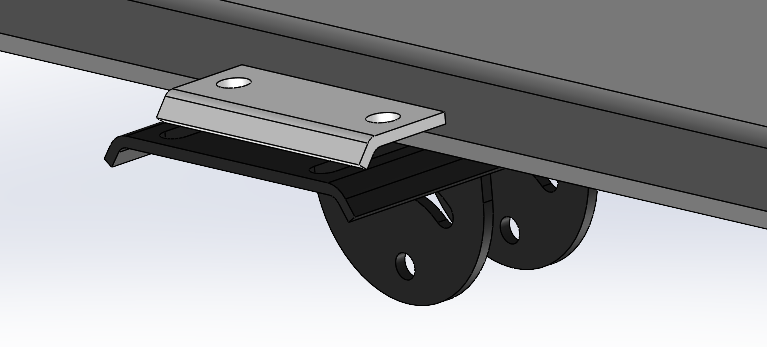

步骤二：将正装压板放置于安装底座背面与工字钢卡住

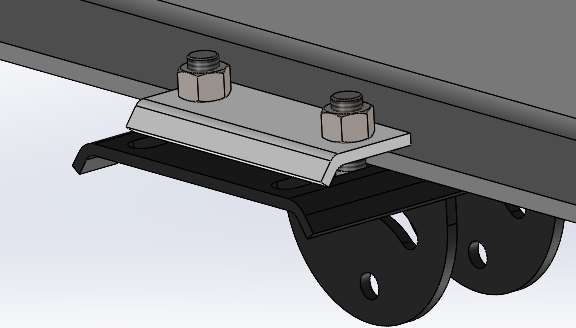

步骤三：通过四颗M20-55螺栓（平垫、弹垫、螺母），并涂抹螺纹紧固胶，将正装压板与安装底座装配完成。

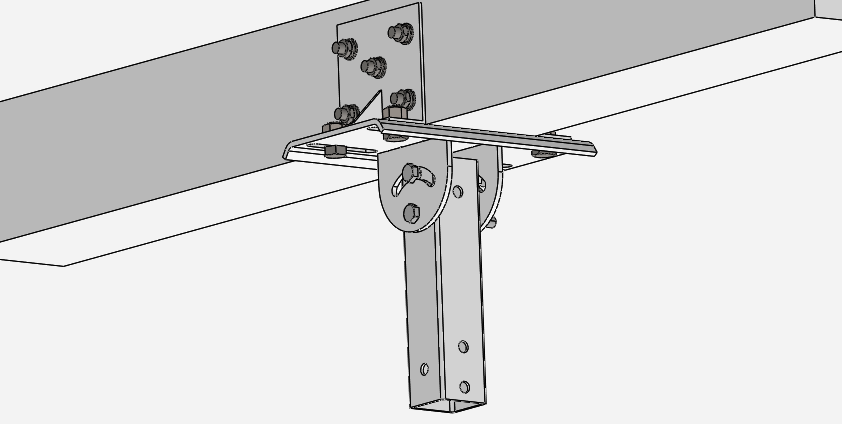

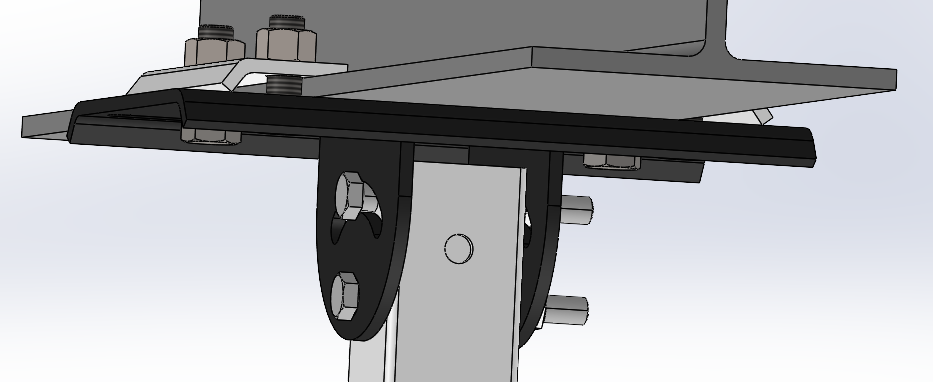

步骤四：将延长杆安装在底座两个吊耳中间，用两颗M16-180（平垫、弹垫、螺母），并涂抹螺纹紧固胶。

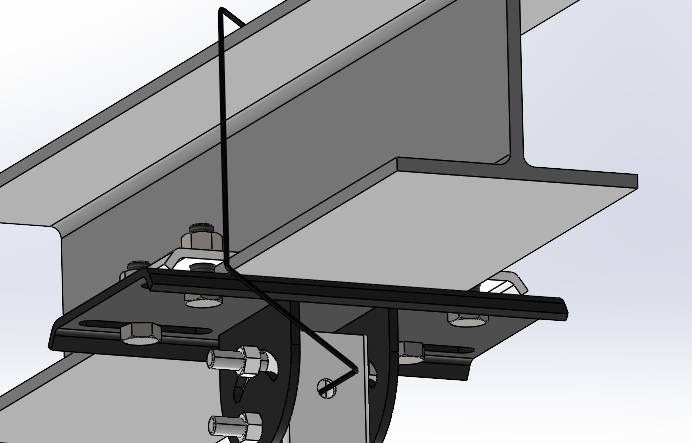

步骤五：使用钢丝绳，缠绕在延长杆与工字钢上，并用卡扣锁紧

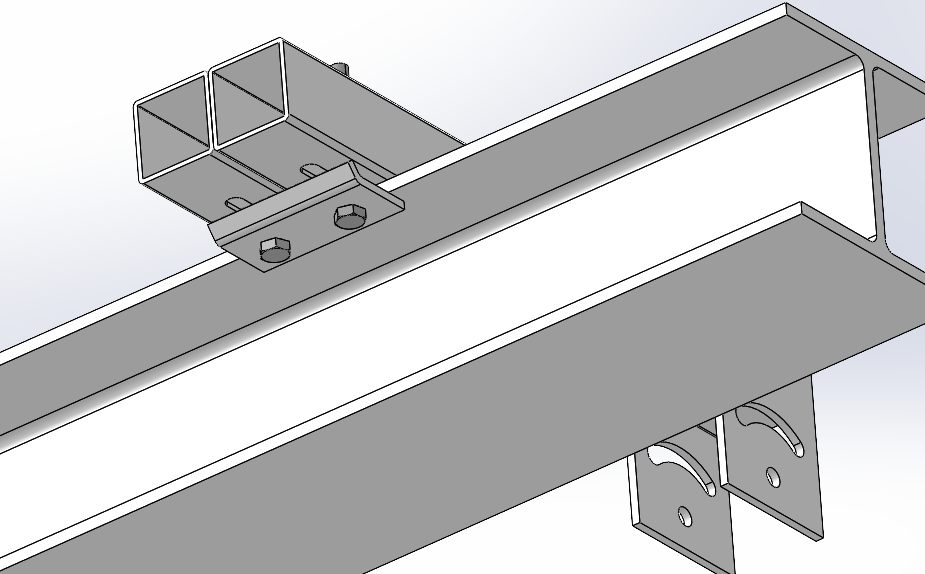

（2）工字钢顶装安装说明：

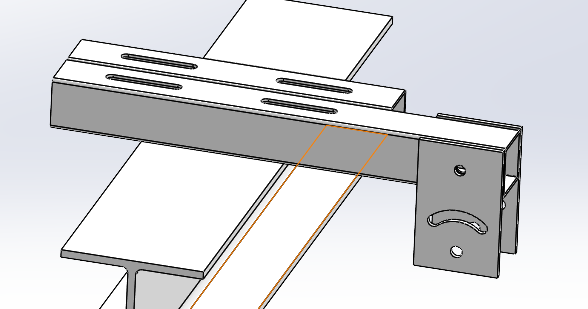

步骤一：将顶装底座放置与工字钢上方

步骤二：将顶装压板放置于顶装底座背面与工字钢卡住

步骤三：通过三根M16-130螺栓（平垫、弹垫、螺母），，并涂抹螺纹紧固胶，将顶装压板与顶装底座装配完成。

步骤四：将延长杆安装在底座两个吊耳中间，用两颗M16-180（平垫、弹垫、螺母），并涂抹螺纹紧固胶。

步骤五：使用钢丝绳，缠绕在延长杆与工字钢上。并用卡扣锁紧。

（3）混泥土侧装说明：

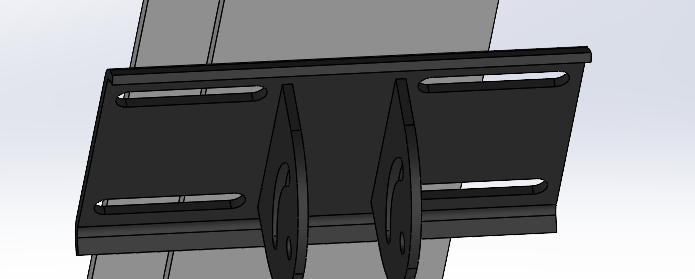

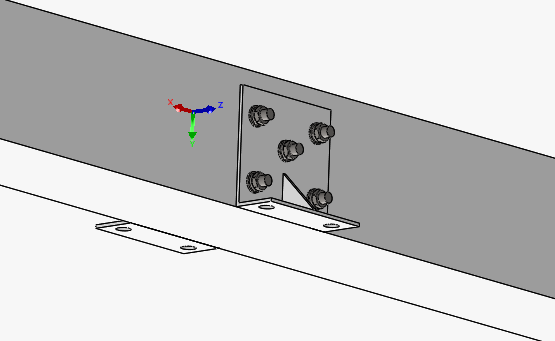

步骤一：将两块挂板使用膨胀螺栓固定在混泥土梁上

步骤二：将安装底座，通过四颗M20-55螺栓（平垫、弹垫、螺母），并涂抹螺纹紧固胶，将正装压板与安装底座装配完成

步骤三：将延长杆安装在底座两个吊耳中间，用两颗M16-180（平垫、弹垫、螺母），并涂抹螺纹紧固胶。

2、电机主体及扇叶部件安装

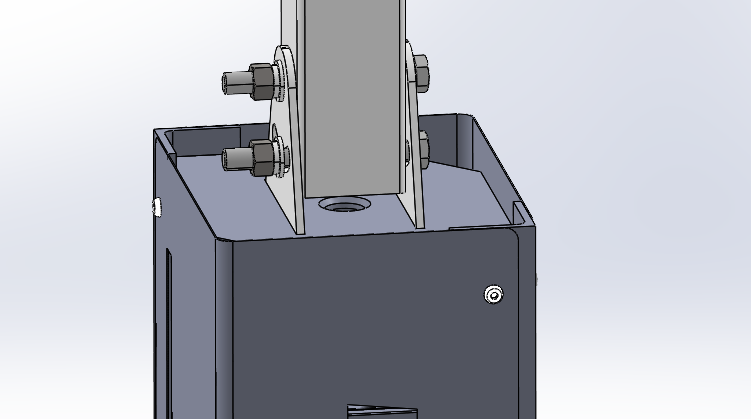

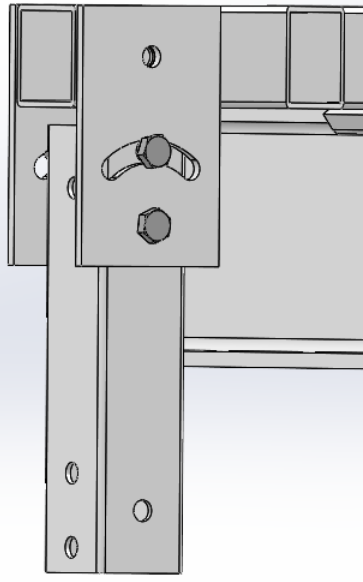

 步骤一：将电机主体抬起，直到吊耳孔与延长杆孔对齐。并安装两颗M16-130螺栓（平垫、弹垫、螺母），并涂抹螺纹紧固胶

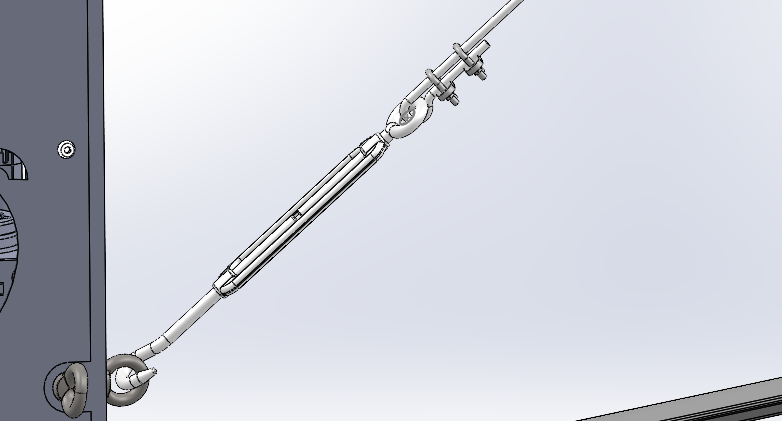

步骤二：布置钢丝绳：在电机四周的梁上，将钢丝绳缠绕一周并用卡扣锁紧，钢丝绳另一端，使用卡扣连接花兰螺栓，并钩住电机主体架上的吊环。调节花兰螺栓，使钢丝绳收紧。

步骤三：将电机主体外观罩拆下并连接电源线，连接完成后装回。

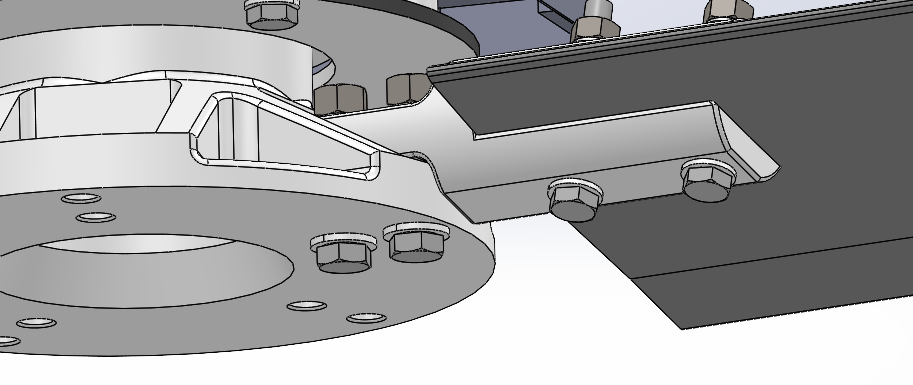

步骤四：使用两颗M12-60螺栓（平垫、弹垫、螺母）安装一片扇叶部件（总共需要安装五片扇叶部件），并涂抹螺纹紧固胶

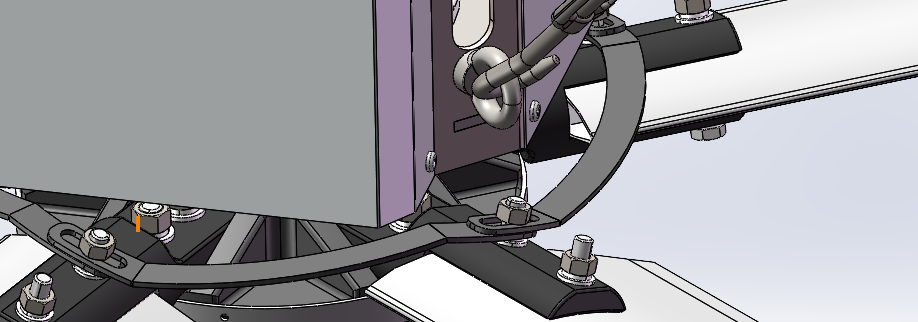

步骤五，安装扇叶安全环，拆下与连接块第一颗螺母，将扇叶安全环放置上去后，装回螺母，并涂抹螺纹紧固胶。

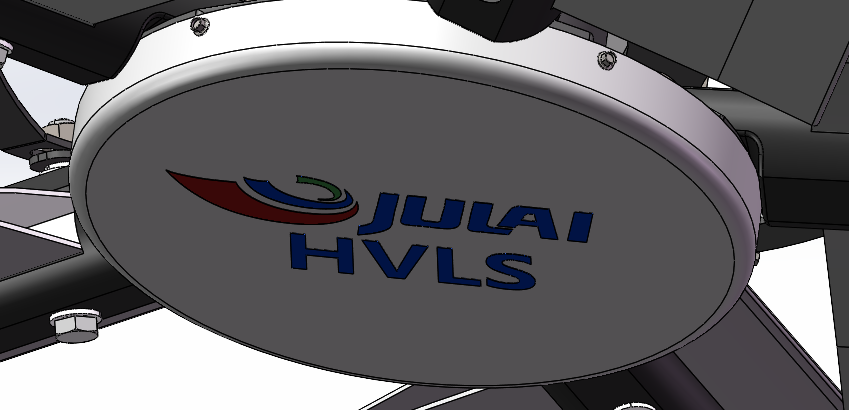

步骤六：将底部装饰罩盖上电机最下方的动力轮毂，使用五颗自攻钉，钉入轮毂内。

步骤七：将水平尺放置于扇叶上，查看扇叶是否水平，若未水平，则再次调节钢丝绳，使钢丝绳保持拉紧状态下，调节扇叶的水平，直至水平。

1、控制箱部件安装
控制箱需要使用自攻钉，安装在客户指定位置。
电源线一端已被接入电机内，另一端，连接控制箱。
按照客户要求，布置电源线，并且所有电源线应全部包裹在线管内部，过弯方向需用弯头连接，不得缺线，漏线，线管使用钢梁卡安装在工字钢上。


三、变频器调试说明

按照说明书要求，接通电源后，依次测试“启动”“复位”“急停”等按钮是否正常，观察“运行灯”及“故障警报灯”是否有误，并连续接通一小时，若无自动停止，故障报警，异常声响，异常震动、则调试完成。
